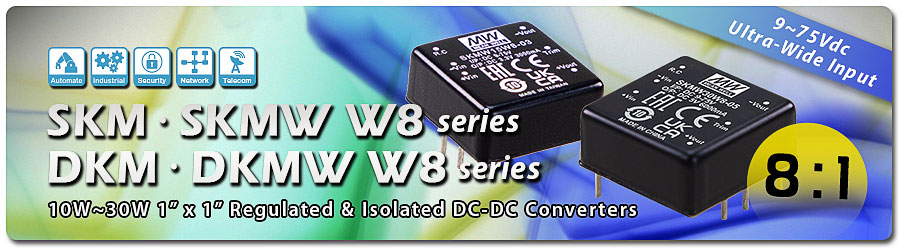

Serie SKM/DKM W8: Convertidor DC-DC aislado y regulado de 10 W a 30 W, 1″ x 1″, relación de entrada ultraancha 8:1.
INTRODUCCIÓN

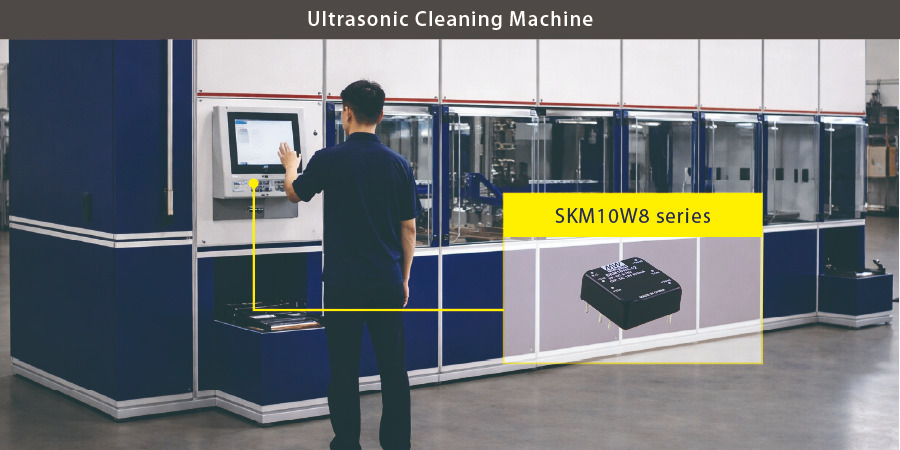

Tras el lanzamiento de convertidores DC-DC de entrada ultraancha 8:1 en encapsulados SIP (1W~9W) y DIP24 (3W~20W) , MEAN WELL ha presentado una nueva serie en un encapsulado de 1” x 1” con cuatro potencias: 10W, 15W, 20W y 30W. Estos nuevos productos son adecuados para una amplia gama de aplicaciones, incluyendo equipos de potencia, instrumentación electrónica, sistemas de comunicación, control de automatización industrial e IoT.
La nueva generación de la serie 8:1 admite un rango de entrada ultra amplio de 9 a 75 V DC. En comparación con las generaciones anteriores, que requerían varios modelos con rangos de entrada de 2:1 o 4:1 (como 9-18 V DC, 18-36 V DC, 36-72 V DC o 9-36 V DC, 18-75 V DC), la serie 8:1 puede cubrir los voltajes de sistema comunes de 12 V DC, 24 V DC y 48 V DC con una sola unidad. Esto simplifica significativamente la selección de modelos, reduce la variedad de inventario y optimiza la complejidad del diseño del sistema.

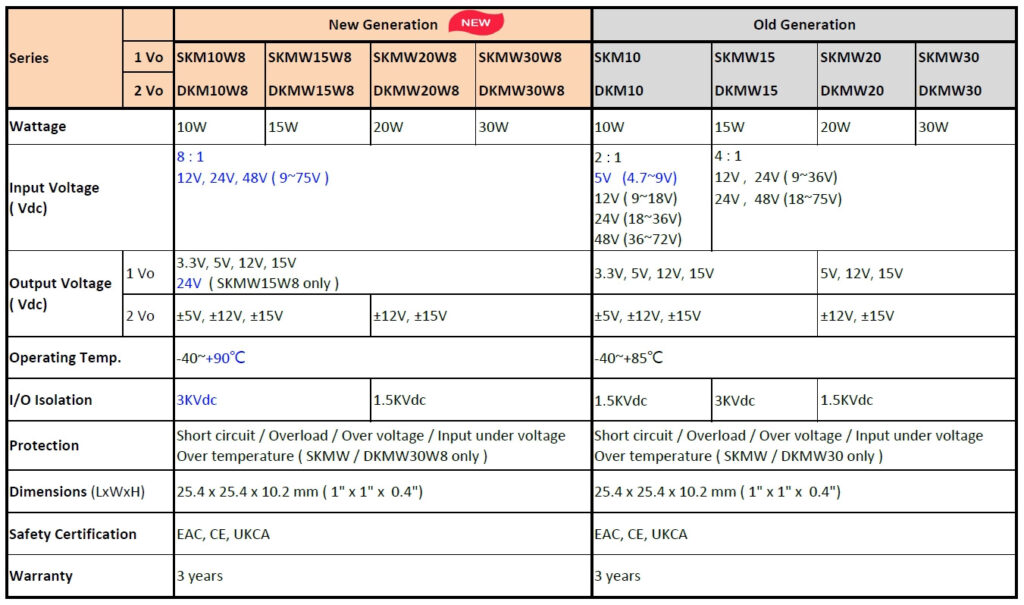

Además, para permitir actualizaciones rápidas de los sistemas existentes, las nuevas y las anteriores generaciones son totalmente compatibles pin a pin. Los usuarios pueden cambiar sin problemas a la nueva generación sin modificar el diseño de la PCB. Las principales diferencias de especificaciones entre las nuevas y las anteriores generaciones se resumen en la tabla a continuación para facilitar la selección y la referencia del diseño.
CARACTERÍSTICAS
- Paquete de 1″x1″, distribución de pines estándar global
- Rango de entrada ultra amplio de 8:1 (9~75 Vcc)
- Refrigeración por convección natural, con un rango de funcionamiento de -40 °C a +90 °C.
- Cumple con la normativa EMI Clase A EN55032 sin componentes externos (modelos seleccionados).
- No se requiere carga mínima para un funcionamiento estable.
- Las protecciones incluyen cortocircuito, sobrecarga, sobretensión y subtensión.
- Certificaciones: EAC / CE / UKCA
- 3 años de garantía
