Aplicación de la serie LAD: fuente de alimentación económica de seguridad y alarma contra incendios de tipo cerrado
INTRODUCCIÓN
El uso de productos inteligentes y digitales se está expandiendo rápidamente en línea con el desarrollo de la ciencia y la tecnología, mientras que el sistema de protección contra incendios también está adoptando la tendencia del desarrollo inteligente. La serie LAD: fuente de alimentación económica de seguridad y alarma contra incendios de tipo cerrado, incorpora UPS, cargador de batería y funciones de comunicación digital. Con su tamaño compacto, no solo libera espacio en el sistema, reduce los costos de diseño, sino que también mejora la confiabilidad del sistema al mismo tiempo.
La serie LAD se presenta en dos modelos: el ” Básico ” (LAD-120/240/360/600) y el ” UART Communication ” (LAD-360/600xU). Ambos adoptaron un diseño delgado de 1U para cumplir con los requisitos de aplicación de varios sistemas de protección contra incendios.
Modelo básico TTL (sólo señal):
El propósito de los terminales de señal TTL es detectar señales de AC OK, desconexión de batería/polaridad inversa, batería llena y descarga a través de circuitos externos.
• AC OK
• Batería desconectada/polaridad inversa
• Batería baja
• Batería llena
• Descarga
El siguiente es un circuito externo con una fuente de voltaje DC V y una resistencia de corriente limitada R: (El voltaje de suministro máximo es 50 VCC y la corriente de carga máxima es 30 mA)
Modelo de comunicación UART:
A través de la comunicación UART, la fuente de alimentación puede comunicarse con la MCU (Placa de control principal) para leer el voltaje de carga, la corriente, el estado de funcionamiento y la protección contra fallas; Simplifique el diseño de hardware y logre funciones de control inteligentes.
Ejemplo de aplicación: Sistema de protección contra incendios Aplicación de respaldo de UPS
Cuando la red eléctrica de AC es normal, el equipo back-end se alimenta a través del LAD-360; cuando se apaga la red de AC, la función UPS se activa inmediatamente y la batería se cambia para alimentar el equipo de back-end a través de la conmutación de relé interno.

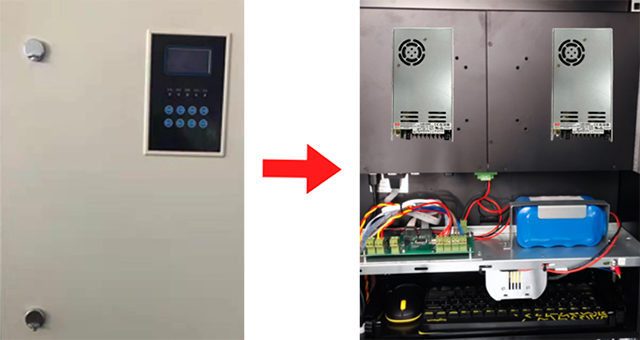

Figura del gabinete de control del sistema de alarma contra incendios
