Voltaje alto de DC de alta potencia para aplicaciones de controladores LED: CSP-3000
La serie CSP-3000 de MEAN WELL es una fuente de alimentación de salida de alto voltaje de DC de tipo cerrado de 3 kW, disponible en tres rangos de voltaje: 120/250/400 VDC. Admite modos de salida de voltaje constante y corriente constante y cuenta con amplias capacidades de ajuste de voltaje y corriente (PV/PC). La serie también permite el funcionamiento en paralelo y se utiliza ampliamente en sistemas de suministro de energía de DC de alto voltaje, nuevas industrias energéticas, carga de vehículos eléctricos, equipos de semiconductores, sistemas láser y más.
Para satisfacer los diversos requisitos de los controladores de señales en el mercado y mejorar la seguridad operativa entre los controladores y los dispositivos de salida, la serie CSP-3000 se ha actualizado con un diseño de circuito aislado para su función de ajuste de PV/PC, a partir de julio de 2024.
Los detalles clave de la actualización incluyen:

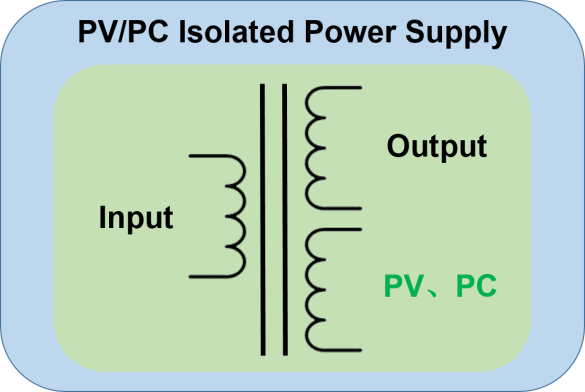

- Diseño de aislamiento: El circuito PV/PC está aislado de los terminales de entrada y salida.
- Operación en paralelo: cuando está en modo de salida de corriente constante, se admite el ajuste de PC durante aplicaciones paralelas
Este artículo comparte dos casos de aplicación:
- Como se ilustra en la Figura 1, este sistema es un equipo automatizado de prueba y clasificación de células solares. Incorpora cinco conjuntos de fuentes de luz LED independientes para simular el espectro y la intensidad de la luz solar. El sistema está equipado con capacidades de adquisición y cálculo de datos, así como cargas electrónicas, para evaluar el rendimiento de los dispositivos fotovoltaicos, como las células solares, incluidas métricas como la eficiencia de conversión y las características de VI. Cada fuente de luz LED funciona a 400 V DC/2000 W y está impulsada por cinco controladores de corriente constante CSP-3000-400, con una intensidad de luz controlada con precisión a través de señales de voltaje de PC.
La figura 2 ilustra la aplicación de una fuente de alimentación centralizada de alto voltaje de DC para la iluminación de túneles. Debido a los altos requisitos de iluminación en la entrada del túnel, se utiliza una lámpara de alto voltaje de 7,5 kW (VF: 210~250 V DC). Esta lámpara es accionada por tres unidades CSP-3000-230 conectadas en paralelo para una corriente constante, con una función de atenuación sincronizada controlada por un conjunto de señales de voltaje de PC.
