Solución de recuperación de energía de motores de DC: fuente de alimentación bidireccional de AC/DC BIC-2200
INTRODUCCIÓN
La fuente de alimentación bidireccional BIC-2200 es bien conocida en el sector de fabricación de baterías por reducir el costo de fabricación de la batería y la contribución neta de carbono. Gracias a la capacidad de inversión de detección automática, el BIC-2200 también se puede utilizar para absorber directamente EMF (fuerza electromotriz) para aplicaciones relacionadas con motores de DC sin dispositivos o circuitos de abrazadera de regeneración externos adicionales.
Cuando se utiliza un voltaje de DC para alimentar motores, especialmente servomotores, el motor generalmente genera EMF (fuerza electromotriz) durante la desaceleración. El EMF devuelve corriente invertida al voltaje de suministro de DC y carga los bancos de condensadores de salida del suministro de DC. Como resultado, la tensión de alimentación de DC activaría la función de protección contra sobretensión después de que los bancos de condensadores de corriente inversa estén completamente cargados. La Figura 1 muestra el aumento del voltaje de suministro de DC durante la desaceleración del motor.

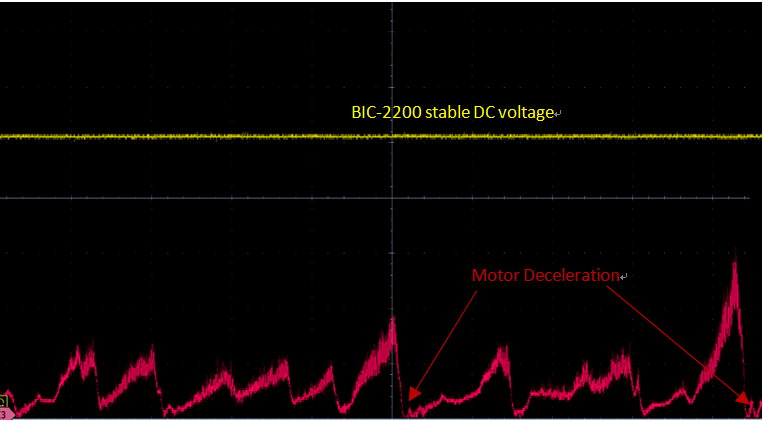

Existen varias soluciones para resolver la EMF inversa, incluida la adición de diodos de volante, condensadores de salida o dispositivos de abrazadera regenerados en la salida de suministro de DC para diversificar o absorber la energía de retroalimentación. Sin embargo, estas soluciones añaden costos y complejidad al diseño general del sistema. La fuente de alimentación bidireccional BIC-2200 se puede utilizar para accionar el motor directamente en el modo de suministro de AC a DC y absorber el EMF posterior del motor mediante el modo de inversión de DC a AC con detección automática sin activar la protección contra sobretensión. La Figura 2 muestra el voltaje de salida estable del BIC-2200 cuando el motor desaceleró porque el modo inversor del BIC-2200 absorbió la energía EMF inversa. En conclusión, la fuente de alimentación bidireccional BIC-2200 proporciona una solución todo en uno que simplifica el diseño del sistema de accionamiento del motor y reduce los costes.
Para conocer los requisitos relacionados con productos y aplicaciones, comuníquese con los distribuidores de MEAN WELL o con los ingenieros de aplicaciones de MEAN WELL.
Además, no olvide estar atento a los cursos en línea de productos y soluciones en MEAN WELL virtual EXPO.
