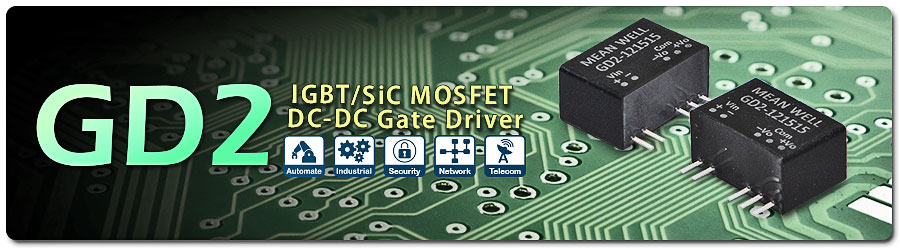

Serie GD2: controlador de compuerta DC-DC para MOSFET IGBT/SiC
INTRODUCCIÓN
Con el avance continuo de la tecnología de semiconductores, los dispositivos IGBT (transistor bipolar de puerta aislada) y SiC (carburo de silicio) se utilizan cada vez más en una amplia gama de aplicaciones, incluidas la instrumentación electrónica, las fuentes de alimentación, los centros de datos, los sistemas de energía renovable y los circuitos distribuidos. En respuesta a esta creciente demanda, MEAN WELL ha lanzado un nuevo controlador de compuerta DC-DC de 2 W diseñado específicamente para aplicaciones de transistores IGBT o SiC que requieren dos conjuntos de fuentes de alimentación aisladas: la serie GD2 .
La serie GD2 presenta un diseño modular con un tamaño compacto, que ofrece un alto aislamiento de 4,2 KVac / 6 KVdc y una variedad de modelos de voltaje de controlador para elegir. A diferencia de los diseños tradicionales que obtienen energía auxiliar de los transformadores internos del sistema, la serie GD2 ofrece varias ventajas clave, como la simplificación de los circuitos de control periféricos en la PCB, la mejora de la precisión del voltaje, la eliminación de la necesidad de disipadores de calor adicionales y la mejora del rendimiento del aislamiento. Las principales diferencias entre estos dos enfoques de control se detallan en la siguiente tabla:
CARACTERÍSTICAS
- Pinout estándar internacional de PIN de una sola fila SIP7
- -40~+90℃ refrigeración por convección natural, no requiere disipador de calor externo
- 4,2 KVac / 6 KVdc alto aislamiento entre entrada y salida
- Protección: Cortocircuito (sostenible)
- Aprobado por UL/EAC/CE/UKCA en materia de seguridad
- Dimensiones (L x An x Al): 19,5 x 9,8 x 12,5 mm
- 3 años de garantía
