Módulo VFD MEAN WELL para motor BLDC sin sensores
INTRODUCCIÓN

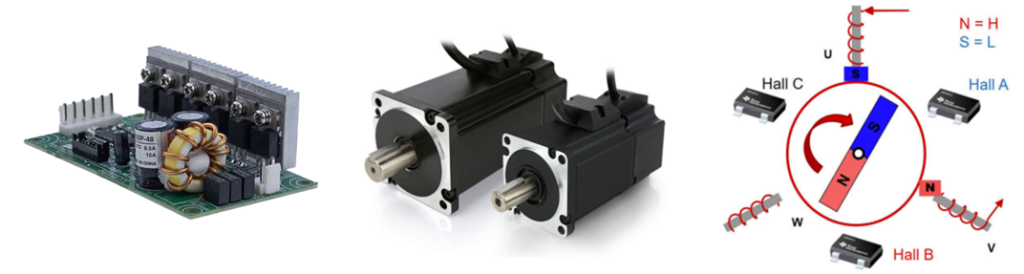

Los motores de corriente continua sin escobillas (BLDC) se utilizan ampliamente en aplicaciones industriales debido a su alta eficiencia y confiabilidad. Los motores BLDC generalmente constan de un rotor, un estator y tres sensores Hall, que desempeñan un papel vital para garantizar un control preciso y eficiente del motor. Estos pequeños dispositivos, ubicados cerca de los imanes giratorios en el rotor, detectan la posición del rotor y envían señales al sistema de control del motor. El módulo VFD de MEAN WELL está diseñado para poder comunicarse con estos sensores Hall para determinar qué bobina del estator se debe energizar a continuación, lo que garantiza un funcionamiento suave y eficiente. Además, gracias a la excepcional compatibilidad y flexibilidad de nuestro VFD, garantiza una integración perfecta para la regulación de velocidad, el control de dirección y las operaciones de arranque/parada. Los ejemplos de aplicación incluyen algunos motores de cinta transportadora en fabricantes que requieren movimiento hacia adelante, movimiento hacia atrás, movimiento a velocidad precisa y frenado repentino cuando sea necesario.
Existe una aplicación, como el ventilador de circulación, que solo necesita un funcionamiento simple y unidireccional del motor al encenderse. Esta aplicación generalmente utiliza un motor BDLC sin sensores para reducir el costo del sistema. Los motores BLDC sin sensores han surgido como una alternativa rentable y eficiente. Como sugiere el nombre, estos motores eliminan la necesidad de sensores Hall y, en su lugar, dependen de señales eléctricas naturales llamadas fuerza electromotriz inversa (EMF). Cuando los imanes del rotor giran más allá de las bobinas del estator, inducen estas señales de EMF inversa. El módulo de variador de frecuencia (VFD) de MEAN WELL está diseñado para “escuchar” estas señales de EMF inversa (Figura 2). Al analizar esta retroalimentación, el controlador determina con precisión la posición del rotor y ajusta la sincronización del campo magnético del estator, lo que garantiza un funcionamiento suave y eficiente del motor. Esto es similar a usar ecos de sonido para mapear las dimensiones de una habitación: preciso y sin sensores.
Como se muestra en la Figura 2, durante el arranque del motor, hay una fase de estacionamiento donde los canales U, V y W emiten un voltaje para alinear el rotor. Después de esta detección, el motor se enciende oficialmente y el rotor comienza a girar.
En conclusión, la serie MEAN WELL VFD es una solución versátil y fácil de usar tanto para motores BLDC basados en sensores como para motores BLDC sin sensores . Su integración con una interfaz gráfica de usuario intuitiva garantiza la accesibilidad para usuarios de todos los niveles de habilidad, desde principiantes hasta expertos. Ya sea que necesite una configuración sencilla o una personalización avanzada, nuestra solución VFD combina un alto rendimiento con una facilidad de uso excepcional, satisfaciendo las demandas de diversas aplicaciones industriales.
