El controlador LED cumple con el requisito de cámara lenta en un evento deportivo

Los Juegos Olímpicos Internacionales Multideportivos celebrados en Río de Janeiro, Brasil, recién terminaron este verano. Cada país tiene una emisora ​​correspondiente para presentar programas deportivos de alta calidad a los aficionados que, lamentablemente, no pudieron ver el partido en el lugar, sino sentarse frente a la televisión. Una de las claves del éxito para ofrecer programas deportivos de alta calidad es la repetición en cámara lenta. La repetición en cámara lenta puede proporcionar un movimiento dedicado de los atletas y, a veces, podría usarse para que los jueces tomen una decisión precisa y justa. La velocidad de video convencional es de 24 fps (cuadros por segundo) para el sistema NTSC y 25 fps para el sistema PAL / SECAM. La cámara lenta se logra aumentando los fps. Cada fotograma o imagen capturada debe tener la misma luz para evitar cualquier efecto visual incómodo o simplemente parpadeo que se muestra en el video.Por lo tanto, proporcionar una luz constante de una fuente de luz artificial es la clave del éxito para la captura en cámara lenta. La cantidad de parpadeo está determinada por el parámetro denominado Factor de parpadeo o Porcentaje de parpadeo. Este artículo explica por qué el factor de parpadeo afecta el rendimiento de la cámara lenta y cómo el controlador LED de MEAN WELL puede cumplir con el requisito.

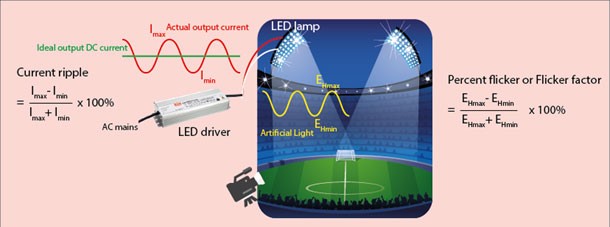

Ondulación actual y factor de parpadeo
El sistema de iluminación tradicional para estadios deportivos se basa en luz de halogenuros metálicos (HID) que consume mucha energía eléctrica. Por lo tanto, cada vez más estadios está reemplazando HID con sistema de iluminación LED. Excepto por el ahorro de energía, otras ventajas de usar iluminación LED en el estadio incluyen un rango de atenuación más amplio, luz distribuida uniformemente, mejor reproducción del color (CRI> 80), menor luz parásita, sin tiempo de espera al reiniciar el sistema, mayor vida útil, no o parpadeo bajo para la captura de video en cámara lenta. El mecanismo de funcionamiento físico del LED es convertir la energía eléctrica del controlador LED en luz. Si hay una variación en la energía eléctrica, se presentará una variación similar (no igual, pero por suerte menor) en el formato de luz de salida. Esta luz variable da como resultado una luz desigual en cada fotograma cuando está en cámara lenta.Como resultado, el controlador LED que determina el nivel de variación de la energía eléctrica es el componente clave para juzgar el rendimiento de parpadeo de un sistema de iluminación LED. La corriente de salida ideal de un controlador LED debe ser plana y estable en el tiempo. La corriente de salida real muestra una variación repetitiva durante un período fijo y dicho parámetro se denomina Onda de corriente con la fórmula que se muestra en la Figura 1. El factor de parpadeo o parámetro de parpadeo de porcentaje se utiliza para evaluar la variación o el rendimiento de parpadeo de una luz artificial. El diseñador del sistema de iluminación LED puede simplemente tomar la ondulación actual del conductor para evaluar rápidamente el rendimiento del parpadeo porque el resultado del factor de parpadeo de la luz sería similar y ligeramente mejor que la ondulación actual del conductor.La corriente de salida ideal de un controlador LED debe ser plana y estable en el tiempo. La corriente de salida real muestra una variación repetitiva durante un período fijo y dicho parámetro se denomina Onda de corriente con la fórmula que se muestra en la Figura 1. El factor de parpadeo o parámetro de parpadeo de porcentaje se utiliza para evaluar la variación o el rendimiento de parpadeo de una luz artificial. El diseñador del sistema de iluminación LED puede simplemente tomar la ondulación actual del conductor para evaluar rápidamente el rendimiento del parpadeo porque el resultado del factor de parpadeo de la luz sería similar y ligeramente mejor que la ondulación actual del conductor.La corriente de salida ideal de un controlador LED debe ser plana y estable en el tiempo. La corriente de salida real muestra una variación repetitiva durante un período fijo y dicho parámetro se denomina Onda de corriente con la fórmula que se muestra en la Figura 1. El factor de parpadeo o parámetro de parpadeo de porcentaje se utiliza para evaluar la variación o el rendimiento de parpadeo de una luz artificial. El diseñador del sistema de iluminación LED puede simplemente tomar la ondulación actual del conductor para evaluar rápidamente el rendimiento del parpadeo porque el resultado del factor de parpadeo de la luz sería similar y ligeramente mejor que la ondulación actual del conductor.El factor de parpadeo o el parámetro de parpadeo de porcentaje se utiliza para evaluar la variación o el rendimiento de parpadeo de una luz artificial. El diseñador del sistema de iluminación LED puede simplemente tomar la ondulación actual del conductor para evaluar rápidamente el rendimiento del parpadeo porque el resultado del factor de parpadeo de la luz sería similar y ligeramente mejor que la ondulación actual del conductor.El factor de parpadeo o el parámetro de parpadeo de porcentaje se utiliza para evaluar la variación o el rendimiento de parpadeo de una luz artificial. El diseñador del sistema de iluminación LED puede simplemente tomar la ondulación actual del conductor para evaluar rápidamente el rendimiento del parpadeo porque el resultado del factor de parpadeo de la luz sería similar y ligeramente mejor que la ondulación actual del conductor.

Requisito de cámara lenta para el estadio
El factor de parpadeo promedio del sistema de iluminación debe ser inferior al 5% para el estadio de nivel Elite A por debajo de 300 fps de captura de video en cámara lenta de acuerdo con la guía de iluminación de estadios de la Unión Europea de Fútbol Asociación (UEFA) de 2016. Nivel A y El estadio B debe tener un factor de parpadeo promedio inferior al 12%, mientras que el estadio de nivel C debe tener un factor de parpadeo promedio inferior al 20%.

La ondulación actual del controlador LED
El parámetro de ondulación actual se puede encontrar en la hoja de datos del controlador LED de corriente constante. Por ejemplo, la serie MEAN WELL HLG-320H-C tiene una ondulación actual del 5%. La ondulación actual medida real puede referirse al informe de prueba en línea. Como se muestra en la Figura 2, la ondulación actual medida es 1,14%, lo que cumple con el requisito del 5% para el estadio Elite Nivel A en la UEFA.

Resumen
La captura de video en cámara lenta depende mucho de la luz artificial. El controlador es el componente clave para determinar el rendimiento de parpadeo en un sistema de iluminación LED. Dependiendo del propósito y requisito, MEAN WELL ofrece una línea de productos completa y soporte técnico para que el cliente pueda construir rápidamente un sistema de iluminación LED adecuado para aplicaciones de captura en cámara lenta.

Artículo Original en inglés por Wen Wu MWEU
