Configuración de cargadores inteligentes NPB en modo de carga automática o modo PSU (Parte 1)
INTRODUCCIÓN
El cargador inteligente de la serie NPB de MEAN WELL permite 2 formas de control de carga: carga automática con perfil de carga preprogramado o control en tiempo real a través de la interfaz CANBus.

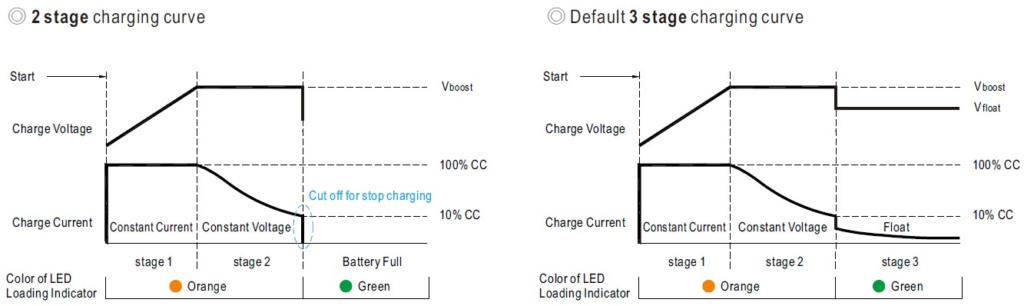

La carga es un proceso de proporcionar una corriente controlada dentro de un rango de voltaje controlado desde los dispositivos de carga hasta las baterías. Según la configuración de las celdas de la batería, la corriente de carga y el voltaje pueden ser diferentes. Además, dependiendo de las características químicas y eléctricas, la configuración de carga puede ser de 2 o 3 etapas. Una carga de 2 etapas comienza con una fase de carga de corriente constante seguida de una fase de tensión constante. Un perfil de carga de 3 etapas extiende la fase de carga de voltaje constante al tener un voltaje de carga flotante para cargar completamente las baterías, típicamente del tipo plomo-ácido. La Tabla 1 y la Figura 1 muestran estos métodos de control de carga comúnmente utilizados.
Para realizar los procesos de carga como se indicó anteriormente, la lógica de control debe implementarse dentro del cargador o en un sistema de gestión de batería (BMS) externo. Esto se puede hacer preinstalando el perfil de carga seleccionado en un cargador inteligente como NPB, de modo que cuando el cargador detecte una batería, iniciará el proceso de carga automáticamente de acuerdo con el perfil de carga preprogramado. Otra forma es ejecutar la lógica de control mediante un BMS externo con la ayuda de una interfaz de control digital. El procedimiento de configuración detallado se explica en el artículo vinculado. ( Configuración de cargadores inteligentes NPB en modo de carga automática o modo PSU )
La serie NPB de MEAN WELL, que va de 450 W a 1700 W, proporciona una cómoda interfaz programable por el usuario, así como un protocolo de comunicación CANBus para un control avanzado mediante BMS externo. Con las posibilidades de configuración flexibles, puede cumplir con varios requisitos de aplicación. Para conocer más requisitos y soluciones de carga, comuníquese con nuestros distribuidores autorizados ( Enlace ) y representantes locales para obtener asistencia profesional de MEAN WELL.
